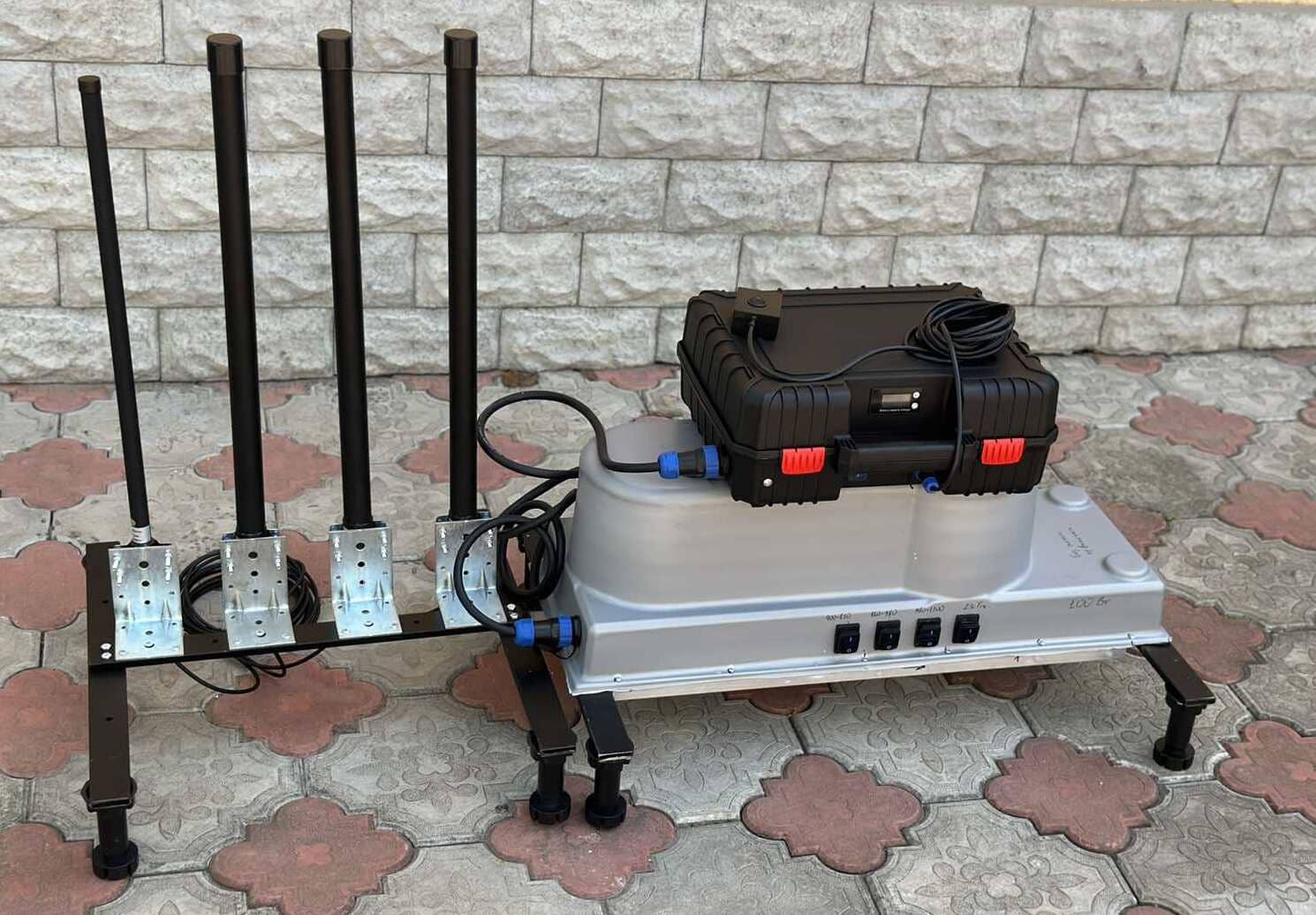

Антидроновая система РЭБ

Универсальный РЭБ, который можно использовать на позициях или крепить на транспорт. Система осуществляет противодействие дронам fpv (антенны Клевер) и Mavic (патч антенны). Каждая комплектация включает 1) чемодан с электроникой и аккамулятором; 2) отдельный блок с антеннами и модулями противодействия; 3) устройство индикации работы системы.

Товары

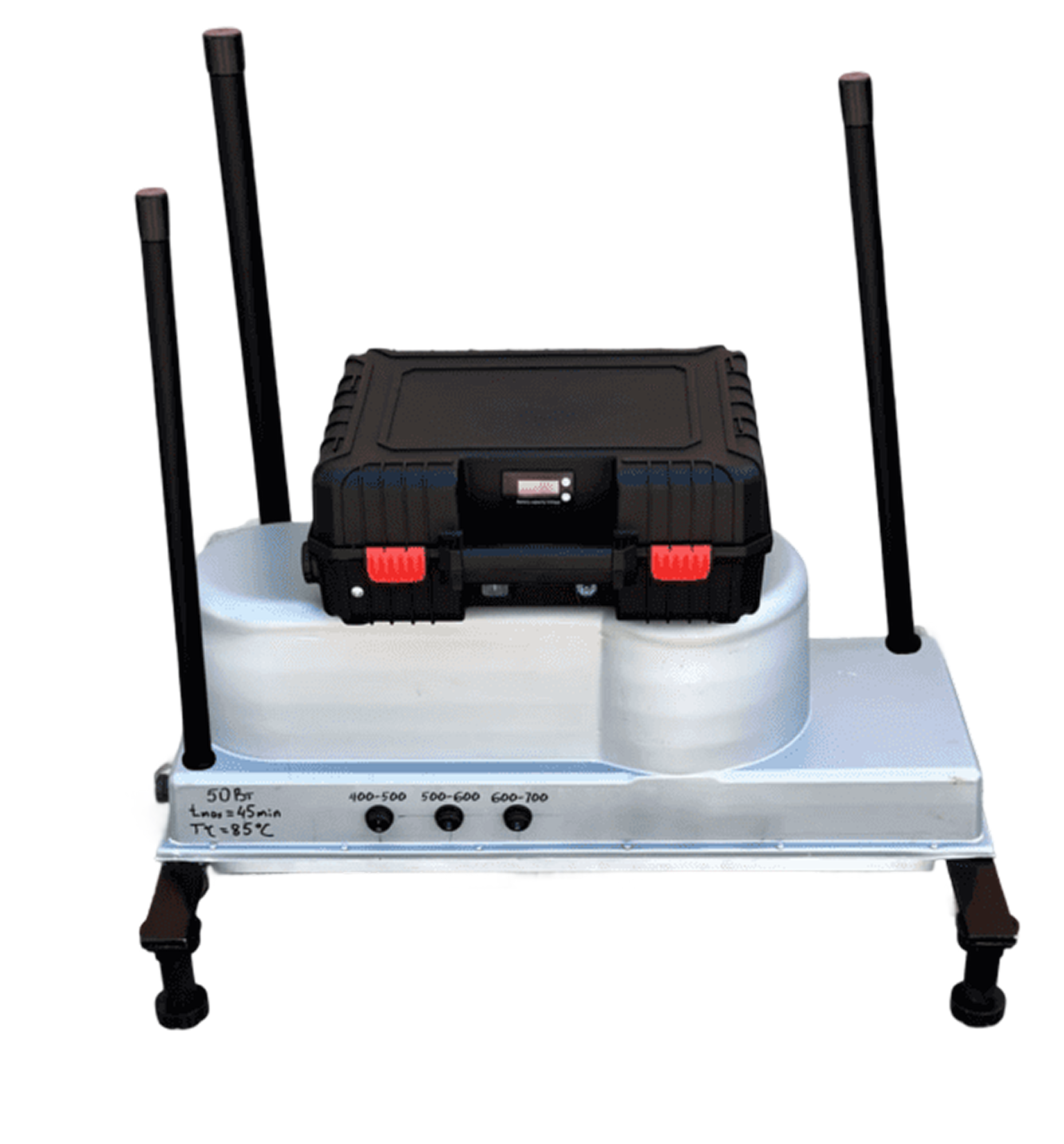

Horten-3 модуля, 90.000 грн

Диапазон частот, МГц	Мощность, Вт
300-400	50
400-500	50
500-600	50

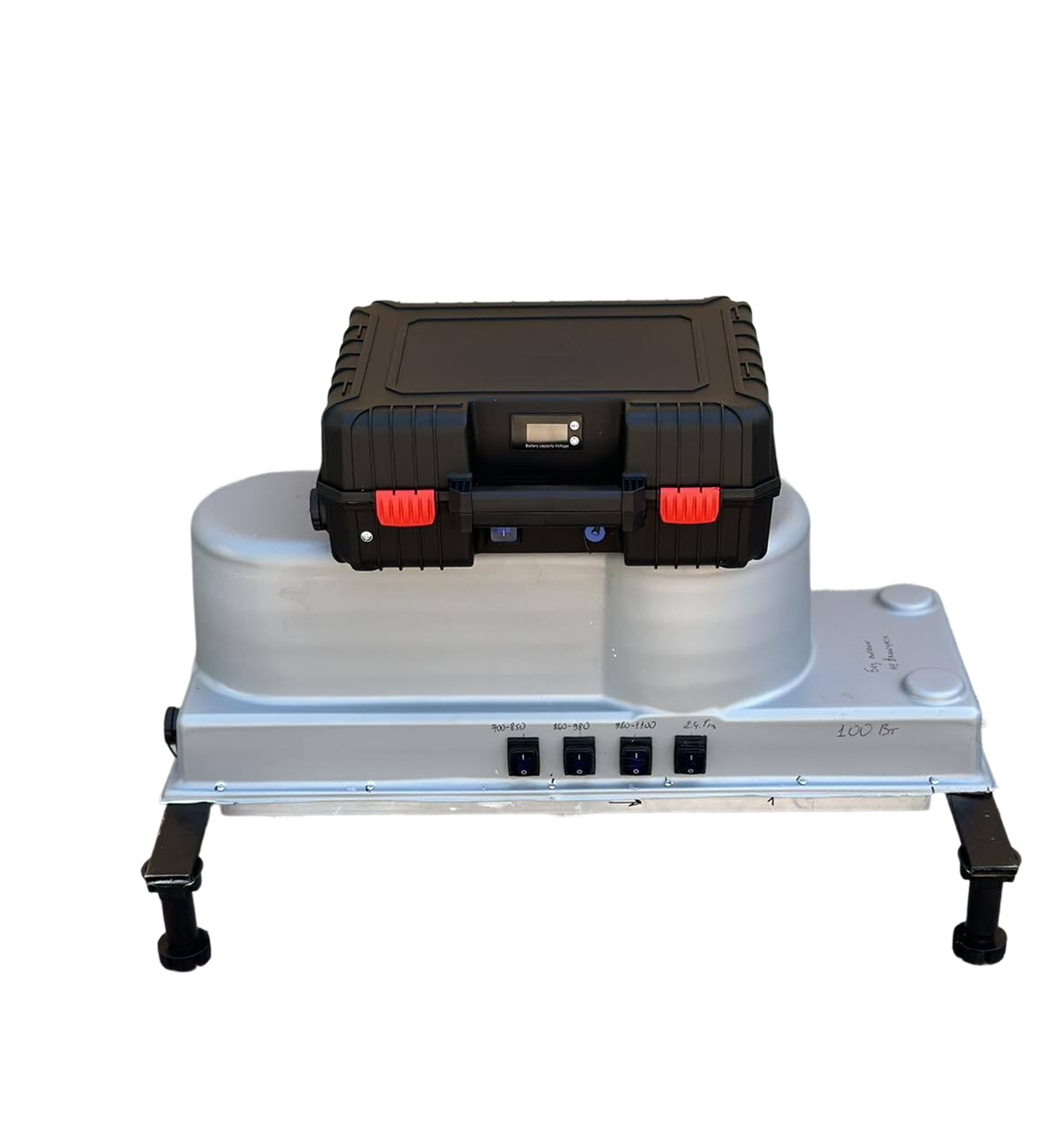

Horten-4 модуля, 100.000 грн

Диапазон частот, МГц	Мощность, Вт
700-830	50
830-960	50
960-1100	50
2400-2485	50

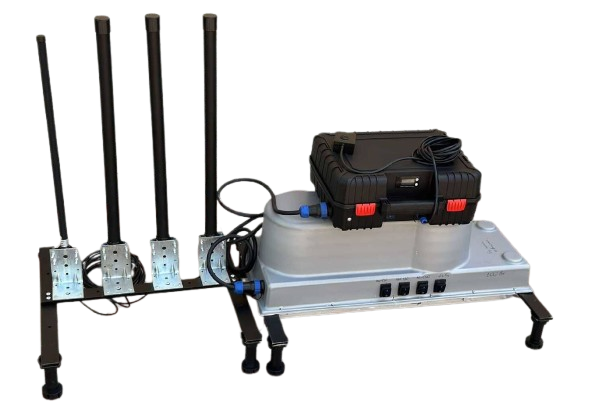

Horten-4 модуля, 110.000 грн

Диапазон частот, МГц	Мощность, Вт
300-400	50
400-500	50
500-600	50
700-1000	100

Horten-4 модуля, 110.000 грн

Диапазон частот, МГц	Мощность, Вт
200-300	50
300-400	50
400-500	50
500-600	50

Horten-4 модуля, 110.000 грн

Диапазон частот, МГц	Мощность, Вт
3100-3200	50
3200-3300	50
3300-3400	50
3400-3500	50

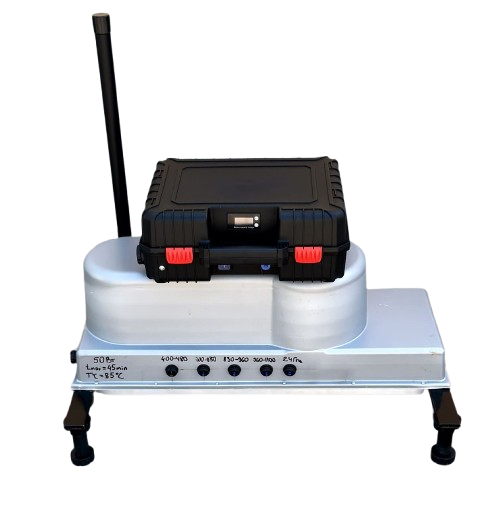

Horten-5 модулей, 120.000 грн

Диапазон частот, MГц	Мощность, Вт
400-480	50
700-830	50
830-960	50
960-1100	50
2400-2485	50

Horten-5 модулей, 130.000 грн

Диапазон частот, MГц	Мощность, Вт
200-300	50
300-400	50
400-500	50
500-600	50
600-700	50

Horten-5 модулей, 140.000 грн

Диапазон частот, MГц	Мощность, Вт
200-300	50
300-400	50
400-500	50
500-600	50
700-1000	100

Horten-5 модулей, 130.000 грн

Диапазон частот, МГц	Мощность, Вт
200-300	50
300-400	50
400-500	50
500-600	50
2400-2500	50

Horten-6 модулей, 160.000 грн

Диапазон частот, MГц	Мощность, Вт
200-300	50
300-400	50
400-500	50
500-600	50
700-1000	100
2400-2500	50

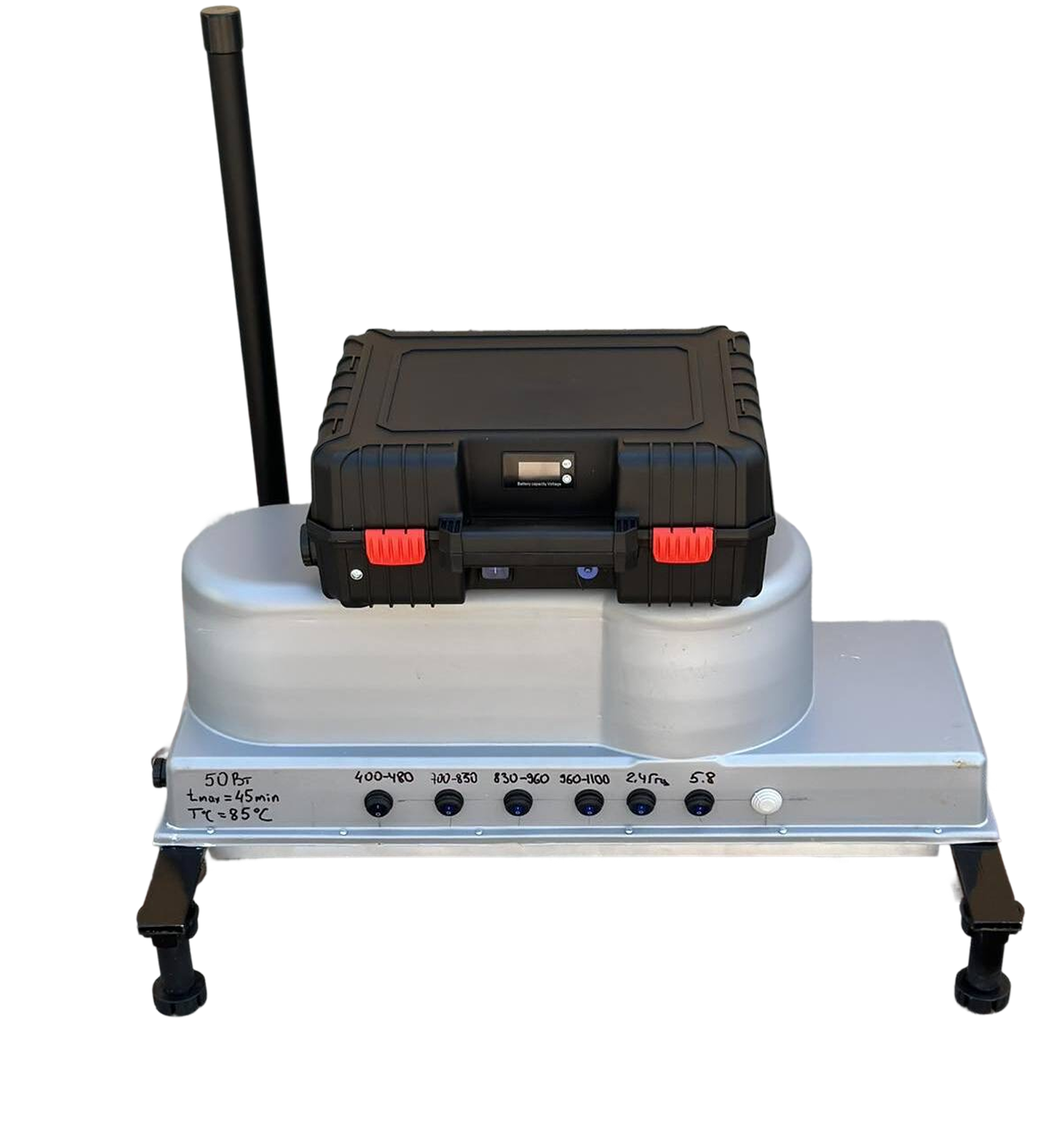

Horten-6 модулей, 150.000 грн

Диапазон частот, MГц	Мощность, Вт
400-480	50
700-830	50
830-960	50
960-1100	50
2400-2485	50
5727-5850	50

Horten-6 модулей, 150.000 грн

Диапазон частот, MГц	Мощность, Вт
400-500	50
500-600	50
600-700 (300-400)	50
700-830	50
830-960	50
960-1100	50

Horten-6 модулей, 160.000 грн

Диапазон частот, MГц	Мощность, Вт
200-300	50
300-400	50
400-500	50
500-600	50
1100-1200	50
1200-1300	50

Horten-6 модулей, 150.000 грн

Диапазон частот, MГц	Мощность, Вт
2100-2200	50
2200-2300	50
2300-2400	50
2400-2500	50
2500-2600	50
2600-2700	50

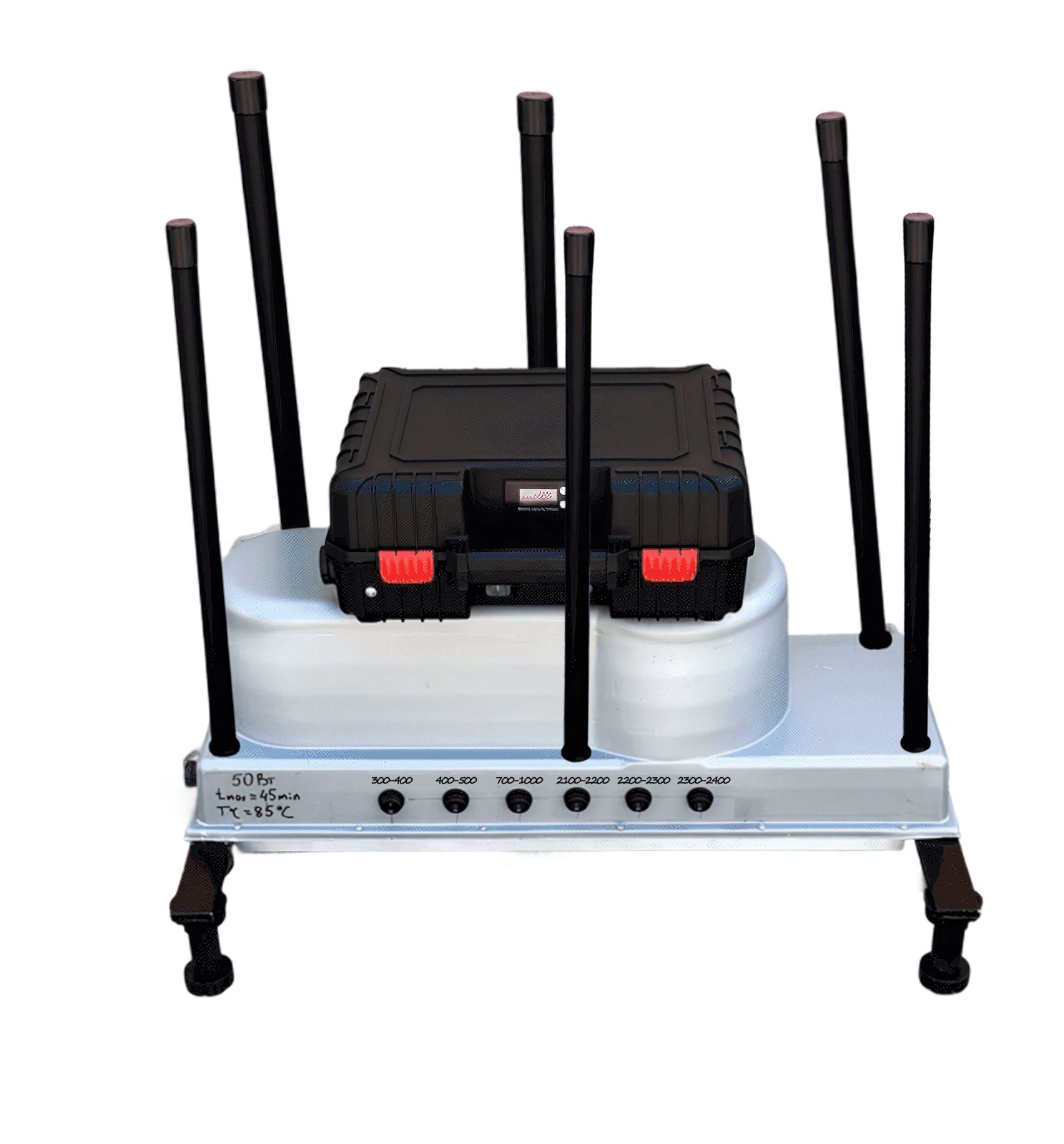

Horten-6 модулей, 160.000 грн

Диапазон частот, МГц	Мощность, Вт
300-400	50
400-500	50
700-1000	100
2200-2300	50
2300-2400	50
2400-2500 (2500-2600 или 2100-2200)	50

Преимущества антидроновой системы РЕБ-UA

РЭБ автоматически выключается после нагрева до 85℃, затем пауза (5 минут) после которой система включается самостоятельно

Возможность добавлять/изменять частоты в существующей системе. Закрываем любую частоту от 100 до 6300 МГц

Автономная работа системы – 60А-часов. Один модуль использует 6А-часов. В РЭБ — от 4 до 6 модулей

Все модули оснащены циркулятором, дополнительно защищающим работу модулей подавления сигнала

Литиевая батарея, используемая в системе РЭБ-UA, не разряжает аккумулятор автомобиля

Антидроновое средство противодействия дронов собирается в Украине. Собственное производство антенн

Технические характеристики
Составные части антидроновой системы

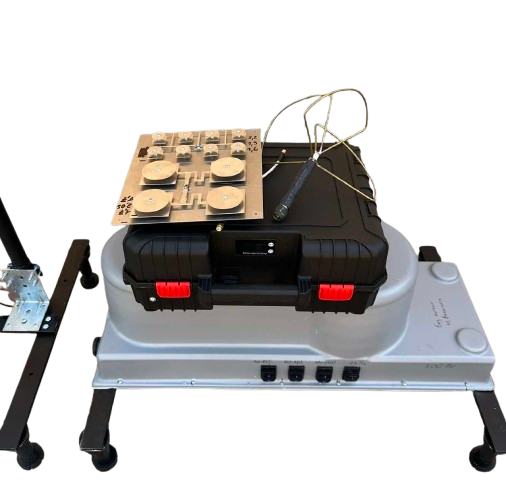

Технические характеристики

Расстояние работы: от 50 до 300 м (в зависимости от условий применения).

Высота действия: до 50-150 метров.

Автономная работа: от 2 до 4 часов (в зависимости от условий использования, количества модулей противодействия, включенных одновременно).

Общая мощность от 200 до 300 Вт.

Рабочая готовность: немедленная.

Время заряда устройства составляет 6-7 часов. Зарядка производится как от стационарной сети так и от генератора.

Чемодан с электроникой и аккамуляторами: 39×34×15, вес – 10 кг.

Блок с антеннами и модулями подавления: 76×28 (с трубами 50)×25 (с ножками 34), вес – 8 кг.

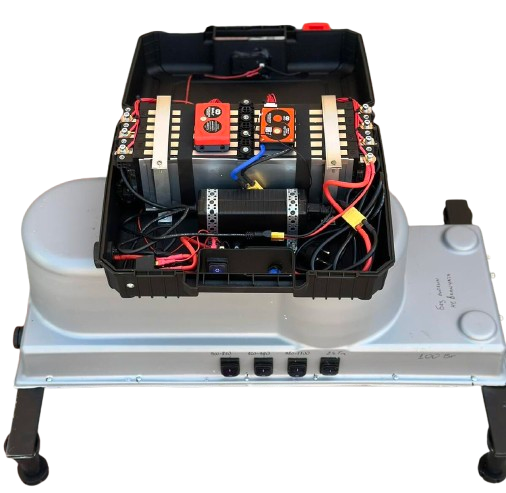

Составные части антидроновой системы

1. Чемодан, состоящий из:

— батарейный блок и электроника,
— кабель питания 2м,
— зарядка 24V 10A 220W.

2. Блок с антеннами и модулями подавления сигнала БПЛА.

3. Устройство индикации работы системы.

4. Выносная кнопка дистанционного управления с кабелем 5м (с авто или на удалении с позиции).

5. Устройство оснащено двумя типами антенн: клевер и патч антенны. Возможность установки антенн диполь по желанию.

6. Включение устройства происходит с кнопки на пульте или на чемодане.

Внимание! Перед тем, как купить РЭБ, необходимо получить полную информацию о частотах, на которых летают вражеские БПЛА, у специалистов радиоэлектронной разведки вашего подразделения со спектроанализатора. Вражеские БПЛА летают на разных частотах. Неправильно закрытые частоты – это потеря личного состава и пустая трата средств.

Принцип подавления сигналов fpv дронов. Рэб создает купол радиусом от 50 до 300 метров, в который не залетают фпв дроны, летающие на частотах, заглушаемых Ребом.

Принцип подавления дрона Mavic. Мавик использует две частоты (2400 МГц и 5800 МГц). Для сброса бомбы используется частота 2400 МГц, на которой дрон опускается к земле на расстояние примерно 50 метров. После этого оператор дрона должен навести прицел для сброса. РЭБ глушит сигнал 2400 МГц и дрон автоматически поднимается и переключается на частоту 5800 МГц. Если эта частота не закрыта, то дрон снова пытается опуститься для сброса. Данные маневры приводят к потере заряда аккамулятора и оператор вынужден вернуть БПЛА на позицию, при этом произвести произвольный сброс без прицела. Для противодействия БПЛА Mavic рекомендуется закрывать две частоты (2,4 ГГц и 5,8 ГГц).

Способ использования системы РЭБ-UA:

— на позиции. Стационарное использование. РЭБ включается при обнаружении вражеского дрона и выключается после его нейтрализации. Запуск производится с пульта или стационарных кнопок на системе.
— на авто/БТР/танк. Блок с антеннами размещается на крыше. Чемодан с аккумулятором находится в транспортном средстве.
